2026年10月｜解説：あかり
量子コンピュータの写真を見たことがありますか。
金色の円盤が何層にも重なり、無数のケーブルが垂れ下がる巨大な装置。
まるで未来の都市を逆さまに吊るしたような姿です。
ところが、あの装置は量子コンピュータの一つの形にすぎません。
世界では今、電気回路、イオン、原子、光、シリコンという、まったく異なる物理的な仕組みを使った量子コンピュータが研究されています。
しかも、競争の焦点は「どの方式が最も多くの量子ビットを並べられるか」だけではありません。
100万個の量子ビットを作れたとして、その機械で何回の正確な計算を実行できるのか。
その計算を支える配線、レーザー、冷却装置、制御コンピュータを、本当に製造・運用できるのか。
こうした問いが、次世代の量子コンピュータ開発を左右します。
前回の第17回では、量子コンピュータが科学のどんな問題を解くのかを考えました。
今回は、その計算を実行する機械そのものに迫ります。
あかりと一緒に、世界の量子コンピュータ開発を支える5つの技術を比較していきましょう。
- 1｜量子コンピュータの「製造方式」は、なぜ一つに決まらないのか？
- 2｜超伝導方式――速い量子回路と、極低温の巨大な配線問題
- 3｜イオントラップ方式――高精度な原子と、計算速度のトレードオフ
- 4｜中性原子方式――原子を大量に並べられることは、計算できることと同じではない
- 5｜光量子方式――光子の損失が、計算機の設計を決める
- 6｜シリコンスピン方式――半導体工場の技術を使えば、量子コンピュータは量産できるのか？
- 7｜5方式を同じ物差しで比較すると、何が見えてくるのか？
- 8｜研究者が本当に比較すべきもの――量子ビット数ではなく、計算完了までの総コスト
- 9｜なぜ、世界は一つの方式に統一しないのか？
- 10｜2026年の研究を読むとき、見落としてはいけない五つの質問
- 11｜あかりの研究メモ――「最強の量子コンピュータ」は、まだ決まっていない
- 12｜あかりの4コマ研究室「量子コンピュータ世界選手権」
- 13｜まとめ――未来の量子コンピュータを決める、本当の条件
1｜量子コンピュータの「製造方式」は、なぜ一つに決まらないのか？
普通のコンピュータは、主に半導体トランジスタを使って情報を処理します。
一方、量子コンピュータでは、量子ビットを実現する方法が一つではありません。
電気回路に量子状態を作ることもできます。
原子やイオンの内部状態を使うこともできます。
光子や電子のスピンを利用することもできます。
ただし、量子ビットを一つ作ることと、大規模な計算機を完成させることは、まったく別の課題です。
例えば、ある方式では量子ビットの操作が非常に高速でも、配線を増やすのが難しいかもしれません。
別の方式では量子状態が長く保たれても、一回の演算に時間がかかるかもしれません。
また、量子ビット同士を遠くまで接続できる方式と、隣同士の接続を基本とする方式では、同じ計算を実行するために必要な操作数が変わります。

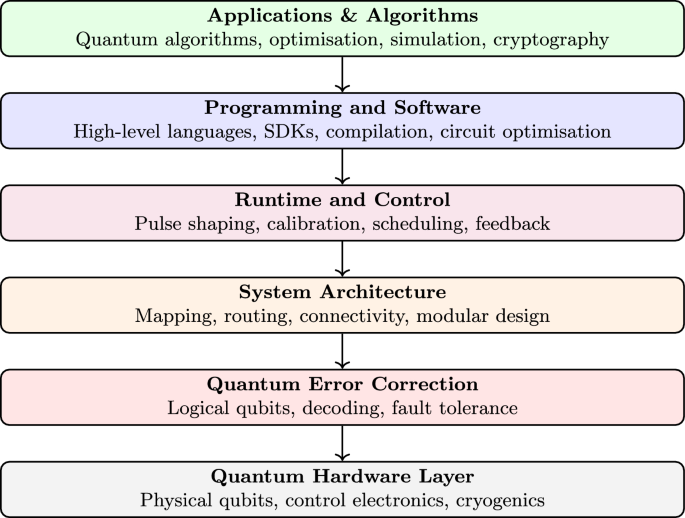

つまり、量子コンピュータの設計は、単なる材料選びではありません。
量子ビットの物理、計算回路、誤り訂正、制御装置、製造技術を同時に設計する問題なのです。
この考え方は、ハードウェアと誤り訂正符号を一緒に最適化する「ハードウェア・コード協調設計（hardware–code co-design）」にもつながります。
あかりの研究メモ
「量子ビットの性能が一番高い方式を選べば、それで完成だと思っていました」
あかりは、研究ノートに五つの項目を書き出します。
物理特性・接続性・制御・製造・誤り訂正。
「この五つが全部つながっているんですね」
その通りです。

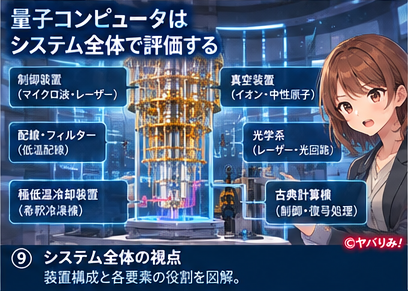

量子コンピュータは、部品単体ではなく、システム全体で評価しなければなりません。
2｜超伝導方式――速い量子回路と、極低温の巨大な配線問題
超伝導量子コンピュータでは、ジョセフソン接合などを含む電気回路を利用します。
一般的なトランズモン型量子ビットでは、回路の量子化されたエネルギー準位を情報の単位として使います。
操作には主にマイクロ波信号を用います。
強みは、高速なゲート操作
超伝導方式では、量子ゲートをナノ秒から数百ナノ秒程度の時間スケールで実行する構成があります。
これは、イオントラップ方式などと比較したときの重要な特徴です。
しかし、ここで誤解してはいけません。
ゲートが速いことと、計算全体が速いことは同じではありません。
量子誤り訂正を行うには、量子ビットの操作だけでなく、測定、古典的な復号処理、必要に応じたフィードバックが発生します。
高速な量子ゲートを持っていても、測定や制御が遅ければ、システム全体の処理時間が制約される可能性があります。
なぜ配線が問題になるのか？
超伝導量子プロセッサーは、通常、極低温環境で動作します。
ところが、制御信号を作る電子機器の多くは、室温側に置かれています。
そのため、室温から低温部へ信号を届ける必要があります。
量子ビットが増えると、制御線、読み出し線、増幅器、フィルターなどの構成が複雑になります。
ケーブルは信号を届けますが、同時に熱が侵入する経路にもなり得ます。
このため、単純に量子ビット数に比例して配線を増やせばよいわけではありません。
多重化、低温制御回路、チップ間接続などが重要になります。
研究者が注目するもう一つの問題――周波数衝突
超伝導量子ビットでは、各量子ビットや共振器の周波数設計が重要です。
製造ばらつきによって周波数が意図した値からずれると、不要な相互作用や制御上の制約が生じることがあります。
量子ビットを大量に作るほど、単体の性能だけでなく、チップ全体での周波数配置と歩留まりが問題になります。
超伝導方式の本当の競争は、速い量子ビットを作ることから、速い量子ビットを大量に、安定して動かすことへ移っています。
3｜イオントラップ方式――高精度な原子と、計算速度のトレードオフ
イオントラップ方式では、電荷を持った原子であるイオンを電磁場によって閉じ込めます。
量子ビットには、イオン内部の電子状態や超微細構造準位などを利用します。
レーザーやマイクロ波によって操作し、イオンの集団運動などを介して量子ビット間の相互作用を実現します。
強みは、量子ビットの均一性
人工的な回路では、製造によって個体差が生じます。
一方、同じ種類のイオンは基本的な原子構造が共通しています。
この均一性は、高精度な量子操作を実現するうえで重要な利点です。
また、装置の構成によっては、同じイオン鎖の中で比較的柔軟な接続性を得られます。
ただし、全結合なら何でも有利とは限らない
接続性が豊かであれば、遠くの量子ビット同士を結びつけるための追加操作を減らせる場合があります。
しかし、接続性が豊かなことには制御上の代償もあります。
多数のイオンの運動モードを管理し、不要な結合を抑え、目的の量子ゲートを正確に実行する必要があるからです。
量子ビット数が増えると、制御の複雑さも変わります。
拡張戦略は「一列に増やす」だけではない
イオントラップ方式では、イオンを複数の領域に分け、必要に応じて移動させる構成が研究されています。
さらに、離れたイオントラップ同士を光で接続する方法もあります。
ここで重要になるのが、モジュール化です。
一つの巨大なイオン集団にすべてを詰め込むのではなく、小さな計算単位を組み合わせる発想です。
ただし、光による接続では、光子の損失、量子もつれ生成の成功確率、待ち時間などが性能に影響します。
イオントラップ方式の評価では、単一ゲートの精度だけでなく、モジュール間の接続まで含めた計算時間が重要になります。
4｜中性原子方式――原子を大量に並べられることは、計算できることと同じではない
中性原子方式では、光ピンセットと呼ばれるレーザー光の罠などを使い、原子を一つずつ捕まえます。
原子を二次元、場合によっては三次元の配列に配置し、量子計算に利用します。
量子ビットの相互作用には、リュードベリ状態と呼ばれる高励起状態などが使われます。
強みは、原子を再配置できること
原子を捕まえる過程では、すべての位置に原子が入るとは限りません。
そこで、原子を移動させて欠損の少ない配列を作る技術が利用されます。
これは、固定された回路を製造する方式とは異なる特徴です。
さらに、量子ビットの位置を動かすことで、接続関係を変えられる構成も研究されています。
ただし「1,000原子＝1,000個の実用量子ビット」ではない
原子を大量に並べる実験と、誤り耐性量子計算を実現する実験では、評価すべき項目が異なります。
原子を保持できる時間。
量子ゲートの誤り率。
原子の損失。
測定による影響。
配列を再構成する時間。
これらが、実際に計算を進められるかどうかを左右します。
中性原子方式では、量子ビットの損失が明確に検出できる場合があります。
このような損失は、通常の未知の量子誤りとは異なる「消失誤り（erasure error）」として扱える可能性があります。
誤りの位置が分かれば、誤り訂正の設計上、有利になる場合があります。
ただし、損失が分かるだけで誤り訂正が完成するわけではありません。
日本の研究――原子を光でつなぐ
2026年9月1日、NICTなどの研究グループは、大規模中性原子量子コンピュータに向けた光インターフェース技術を発表しました。
10個の原子からの光子を並列に集め、光ファイバーを通じて検出するプロセスを実証した成果です。
この技術は、将来、離れた原子集団を光で接続するための重要な構成要素になり得ます。
しかし、実証されたのは光インターフェースの技術であり、完成した大規模な誤り耐性量子コンピュータではありません。
ここは区別して評価する必要があります。
中性原子方式の次の焦点は、原子を増やすことだけでなく、原子を失わず、正確に操作し、必要な場所へ接続できるかどうかです。
5｜光量子方式――光子の損失が、計算機の設計を決める
光量子方式は、光子や光の量子状態を情報の担い手として利用します。
ただし、光量子コンピュータにも複数の方式があります。
単一光子を利用する離散変数量子計算。
光の連続変数量子状態を利用する方式。
測定に基づいて計算を進める方式。
これらをすべて同じ性能指標で比較することはできません。
光量子方式の特徴
光は、伝送や干渉に適した性質を持っています。
光学回路や光ファイバー技術を利用できる点も魅力です。
一方、光子同士を直接強く相互作用させることは一般に容易ではありません。
そのため、干渉、測定、補助的な量子状態などを組み合わせて計算を実現する構成が研究されています。
最大の敵は、光子損失
光子が途中で失われると、計算に必要な量子情報が欠ける場合があります。
光源、導波路、光スイッチ、結合部、検出器など、システムの各段階で損失が発生し得ます。
重要なのは、一つの部品の損失だけではありません。
複数の部品を通過するシステム全体の透過率です。
例えば、ある光学経路を通るたびに99％の光子が残ると仮定しましょう。
100回通過したときに残る割合は、
0.99の100乗 ≒ 36.6％
となります。
これは単純化した例ですが、小さな損失でも積み重なると大きな影響を及ぼすことを示しています。
実際の光量子計算では、誤り訂正、測定、光子の再生成など、より複雑な設計が関わります。
「室温で動く」は慎重に考える
光学素子の一部は室温で動作できます。
しかし、高性能な単一光子検出器などでは、低温設備が必要になる場合があります。
したがって、光量子方式を一律に「冷却不要の量子コンピュータ」と紹介するのは正確ではありません。
光量子方式では、光子を作る技術、失わずに運ぶ技術、正確に検出する技術を、一つの計算機として統合できるかが鍵になります。
6｜シリコンスピン方式――半導体工場の技術を使えば、量子コンピュータは量産できるのか？
シリコンスピン方式では、電子や原子核のスピン状態などを量子ビットとして利用します。
量子ドットに閉じ込めた電子を使う構成や、シリコン中のドナー原子を利用する構成などがあります。
最大の魅力は、半導体製造技術との親和性です。
小さく作れることは、大きな強み
シリコンスピン量子ビットは、微細な構造に情報を保持できる可能性があります。
既存の半導体産業には、微細加工、材料評価、回路設計、製造装置などの膨大な技術蓄積があります。
その一部を量子コンピュータに活用できれば、大規模集積に向けた利点となり得ます。
しかし、トランジスタとは違う
普通の半導体回路は、多少の素子ばらつきがあっても動作するように設計されています。
量子ビットでは、周囲の電荷雑音や材料の欠陥が、量子状態や制御精度に影響します。
また、量子ドットの位置や電気的な特性が変わると、必要な制御条件も変わる場合があります。
そのため、量子ビットを大量に並べるだけでなく、一つひとつを適切に調整する仕組みが必要です。
見逃せない問題――制御回路の面積と発熱
量子ビット本体が小さくても、それを制御する回路が巨大であれば、計算機全体は小さくなりません。
極低温で動作する制御電子回路の研究は、こうした問題に関係しています。
しかし、低温部に電子回路を置くと、その発熱も考慮しなければなりません。
量子ビットの小型化と、制御装置を含めたシステムの小型化は、別の課題です。
製造歩留まりという現実
仮に、量子ビット一つが要求仕様を満たす確率を99.9％としましょう。
それぞれが独立に成功すると単純化した場合、1,000個すべてが仕様を満たす確率は、
0.999の1000乗 ≒ 36.8％
です。
これは実際の量子チップの歩留まりを示す数値ではありません。
製造ばらつきは独立とは限らず、欠陥を避ける設計や冗長化も考えられます。
それでも、この例から分かることがあります。
部品一つの品質が非常に高くても、巨大なシステム全体の品質を保証することは簡単ではないのです。
シリコンスピン方式の将来性を評価するには、量子ビット密度だけでなく、調整の自動化、製造歩留まり、低温制御、接続技術まで見る必要があります。

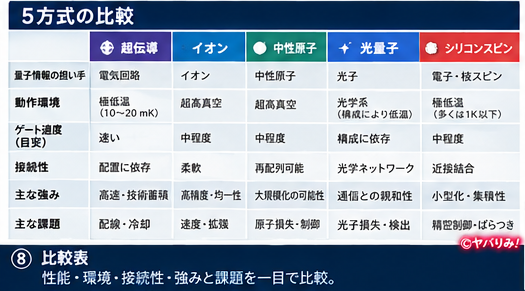

7｜5方式を同じ物差しで比較すると、何が見えてくるのか？
ここまでの違いを整理しましょう。
| 比較項目 | 超伝導 | イオントラップ | 中性原子 | 光量子 | シリコンスピン |
|---|---|---|---|---|---|
| 量子情報の担い手 | 電気回路の量子準位 | イオンの内部状態 | 中性原子の内部状態 | 光子・光の量子状態 | 電子・原子核のスピン |
| 主な動作環境 | 極低温 | 超高真空 | 超高真空 | 光学系、構成により低温検出器 | 多くは極低温 |
| 主な制御手段 | マイクロ波 | レーザー・マイクロ波 | レーザー | 光学回路・測定 | 電気信号・マイクロ波 |
| 接続性の特徴 | チップ上の結合配置に依存 | イオン鎖内で柔軟な接続が可能 | 配列・移動・励起相互作用を利用 | 干渉・測定・光学ネットワーク | 近接結合を基本とする構成が多い |
| 製造上の特徴 | 微細加工と周波数管理 | トラップと光学系の統合 | 原子捕獲・配列・光学系 | 光源・導波路・検出器の統合 | 半導体微細加工との親和性 |
| 拡張時の主要課題 | 配線・熱・干渉 | 制御・輸送・接続 | 損失・制御・光接続 | 損失・資源状態・検出 | ばらつき・調整・低温制御 |
この表から、一つ重要な結論が得られます。
方式ごとに、難しさが現れる場所が違うのです。
超伝導方式では、チップの外側にある配線や冷却設備が大きな課題になります。
イオントラップ方式では、イオンを精密に制御する光学系や、複数の計算領域をつなぐ技術が重要になります。
中性原子方式では、原子の配置と損失管理が大きな意味を持ちます。
光量子方式では、光子を失わずに扱うことが中心的な課題です。
シリコンスピン方式では、半導体としての集積性と、量子状態の精密制御を両立する必要があります。
つまり、単純な「量子ビット数ランキング」では、こうした違いが見えません。
8｜研究者が本当に比較すべきもの――量子ビット数ではなく、計算完了までの総コスト
ここからは、さらに一段深い話です。
量子コンピュータの比較で、ゲート忠実度や量子ビット数が重要なのは確かです。
しかし、実際の研究課題を解くためには、それだけでは不十分です。
8-1｜同じアルゴリズムを実行して比較する
ある量子アルゴリズムを、超伝導方式とイオントラップ方式で実行するとしましょう。
必要な論理演算は同じでも、実際の物理操作は異なります。
ある方式では、隣接していない量子ビットをつなぐために追加の操作が必要になるかもしれません。
別の方式では、接続の自由度が高くても、一回の操作に長い時間がかかるかもしれません。
したがって、比較すべきなのは単なるゲート速度ではありません。
目的の計算を、要求される成功確率で完了するまでの時間です。
これは、しばしば time to solution と呼ばれる評価につながります。
8-2｜誤り訂正の負担は、方式によって違う
第14〜16回で扱った誤り訂正や大規模化の問題は、ここで具体的な意味を持ちます。
誤り訂正符号には、それぞれ適した接続構造や誤りモデルがあります。
例えば、二次元の近接結合を基本とする装置では、表面符号が重要な候補になります。
一方、より柔軟な接続性を持つ装置では、別の符号や構成を検討する余地があります。
ただし、接続性が豊かなら必ず物理量子ビット数が少なくなる、という単純な関係ではありません。
誤りの種類、測定の精度、符号の復号処理、論理ゲートの実装方法なども影響します。
8-3｜論理量子ビット数だけでも、まだ足りない
論理量子ビットを何個作れたかは重要です。
しかし、論理量子ビットを作れたことと、長い計算を最後まで実行できることは同じではありません。
論理ゲートの誤り率。
誤り訂正サイクルの時間。
必要な補助量子ビット。
非クリフォード演算を実行するための資源。
これらによって、計算機の実用性能は大きく変わります。
特に、誤り耐性量子計算では、Tゲートなどの実装に必要な資源が、全体の設計を左右する場合があります。
8-4｜研究成果を比較するための共通指標
将来、量子コンピュータの性能を比較するときには、次のような項目が重要になります。
- 実行する問題：何を、どの精度まで求めるのか。
- 論理資源：必要な論理量子ビット数と論理演算数。
- 物理資源：誤り訂正を含めて必要な物理量子ビット数。
- 実行時間：測定、復号、通信、待ち時間を含めた総時間。
- 成功確率：最終結果が要求精度を満たす確率。
- 設備負担：冷却、レーザー、電力、床面積、保守。
- 製造・運用性：歩留まり、校正、故障時の復旧。
これらを同じ条件で比較できれば、方式の違いがより明確になります。
ただし、2026年時点では、各方式で実証されている規模や測定条件が異なるため、すべてを公平に順位付けできる共通データがそろっているわけではありません。
9｜なぜ、世界は一つの方式に統一しないのか？
ここまでの比較を踏まえると、最初の疑問に戻ることができます。
なぜ世界の研究者は、一つの技術だけを開発しないのでしょうか。
答えは、どの方式にも、まだ決定的な勝利条件がそろっていないからです。
9-1｜小さな装置での成功は、大きな装置での成功を保証しない
数個の量子ビットで高い精度を達成できても、その精度を大規模な装置で維持できるとは限りません。
量子ビットが増えると、制御信号の干渉、装置のばらつき、校正時間、故障率など、新しい問題が現れます。
9-2｜製造設備の経済性が違う
超伝導方式とシリコンスピン方式は、微細加工技術との関係が深い方式です。
一方、イオントラップ方式や中性原子方式では、真空装置、レーザー、光学制御などが重要になります。
光量子方式では、光学部品の集積、光源、検出器などが中心になります。
量子ビット自体の性能が同程度でも、量産に必要な設備、運用コスト、保守の難しさが違えば、産業化の条件は変わります。
9-3｜将来は、複数方式の組み合わせも考えられる
ある技術が計算を担当し、別の技術が通信やメモリを担当する。
そのような役割分担も研究の対象です。
ただし、異なる量子技術を接続するには、量子状態の変換、光子損失、同期、誤り管理など、新たな課題が生まれます。
異なる方式を組み合わせれば自動的に高性能になるわけではありません。
9-4｜そもそも「一番良い」の定義が違う
研究室で最高の忠実度を示す装置。
大規模化しやすい装置。
運用費用が低い装置。
特定の科学計算を短時間で終えられる装置。
これらは、必ずしも同じ装置ではありません。
量子コンピュータの競争は、単一の性能を争う短距離走ではなく、多数の制約を同時に解く総合技術競争なのです。
10｜2026年の研究を読むとき、見落としてはいけない五つの質問
ここからは、ニュースや論文を読む際に使える確認項目です。
質問1｜増えたのは物理量子ビットか、論理量子ビットか？
量子ビット数の発表では、どちらの数なのかを確認する必要があります。
質問2｜報告された誤り率は、何を測った値か？
単一量子ビットゲート、二量子ビットゲート、測定、論理演算では、評価対象が異なります。
質問3｜結果は、装置全体で再現できるのか？
一部の高性能な量子ビットだけの結果なのか、多数の量子ビットを同時に動かした結果なのかは重要です。
質問4｜性能を維持したまま規模を増やせるのか？
量子ビットを増やしたとき、配線、冷却、光学系、校正時間、製造歩留まりがどう変化するかを見る必要があります。
質問5｜実際に、どの問題をどの時間で解いたのか？
研究用のベンチマークと、科学・産業上の実用問題は区別して考える必要があります。
この五つを確認するだけでも、量子コンピュータの研究発表を読み解く視点は大きく変わります。
11｜あかりの研究メモ――「最強の量子コンピュータ」は、まだ決まっていない
あかりは、研究室の壁に五つの図を並べました。
超伝導回路。
電磁場に閉じ込められたイオン。
レーザー光の中に並ぶ原子。
光学チップを通る光子。
シリコンの内部に作られた小さな量子ドット。
「最初は、一番量子ビットが多い方式が勝つと思っていました」
あかりは、五つの図を見比べます。
「でも、それぞれ得意なことも、難しいことも違うんですね」
机の上には、一枚の比較表があります。
そこには、量子ビット数ではなく、こんな言葉が並んでいました。
正確さ。速度。接続性。製造性。運用性。
「結局、未来の量子コンピュータは、どれになるんでしょう？」
その答えは、まだ分かりません。
一つの方式が主流になる可能性もあります。
用途によって複数の方式が共存する可能性もあります。
そして、現在の主要方式とは異なる技術が台頭する可能性も否定できません。
大切なのは、研究成果を一つの数字で判断しないことです。
あかりは、研究ノートの最後にこう書きました。
「量子コンピュータの未来を決めるのは、量子ビットの数だけではない。必要な計算を、正確に、現実的な時間と費用で終えられるかどうかだ」
12｜あかりの4コマ研究室「量子コンピュータ世界選手権」
13｜まとめ――未来の量子コンピュータを決める、本当の条件
今回紹介した五つの方式は、同じ量子計算を目指しながら、異なる物理現象を利用しています。
超伝導方式は、高速な回路操作と、大規模な低温制御の両立に挑んでいます。
イオントラップ方式は、高精度な原子制御と、計算機のモジュール化を追求しています。
中性原子方式は、多数の原子を配置し、損失を管理しながら計算する技術を発展させています。
光量子方式は、光子を失わず、正確に生成・操作・検出する仕組みを磨いています。
シリコンスピン方式は、半導体の集積技術と、繊細な量子状態の制御を結びつけようとしています。
どの方式も、まだ大きな研究課題を抱えています。
だからこそ、現段階で一つの方式を絶対的な勝者と決めることはできません。
そして、将来の量子コンピュータを評価するとき、私たちはこう問いかける必要があります。
「何量子ビットあるのか？」ではなく、「その量子ビットで、どんな計算を、どこまで正確に、どれほど現実的に実行できるのか？」
その答えを示す研究こそが、量子コンピュータの未来を前進させるのです。
10年後、私たちが使う量子コンピュータは、今の巨大な冷却装置とは違う姿をしているかもしれません。
あるいは、まったく異なる方式が、同じ計算施設の中で協力しているかもしれません。
未来はまだ決まっていません。
だからこそ、研究の続きを追いかける価値があるのです。
前回の記事
ヤバりみ！未来展望 第17回｜量子コンピュータは何を計算するのか？――科学を変える「本当に役立つ問題」の正体
研究資料・参考文献
1．量子ビット方式の比較研究（2026年）
A study of qubit modalities in contemporary quantum computing
Discover Quantum Science（2026年7月28日公開）
超伝導、イオントラップ、中性原子、光量子、半導体スピン、トポロジカル方式などを対象に、物理特性、接続性、製造性、誤り訂正との関係を整理したレビュー。
2．中性原子量子コンピュータの光接続研究（2026年）
NICTほか、2026年9月1日発表。
中性原子からの光子を並列に集める技術と、大規模な量子計算システムに向けた光インターフェースの研究。
3．IBMの量子中心型スーパーコンピューティング構想（2026年）
IBM、2026年3月24日発表。
量子プロセッサーと古典計算機の連携を含む、将来の計算システムの設計構想。
本記事は2026年10月時点の公開研究資料と量子計算の基礎理論に基づいて構成しています。方式ごとの性能は装置・実験条件によって異なります。将来の実用化時期や特定方式の優位性を保証するものではありません。
免責事項
本記事は、2026年10月時点で公開されている学術論文、研究機関・企業の発表資料、および量子コンピュータに関する技術情報を基に、科学技術の理解を目的として作成しています。
各量子コンピュータ方式の性能、技術的課題、研究開発状況は、実験条件や評価方法によって異なります。記事内の比較は、特定の方式・研究機関・企業の優位性を保証するものではありません。
また、研究段階の成果、将来の開発目標、実用化の見通しは、すでに実証された事実とは区別して記載しています。今後の研究成果によって、本記事の内容や評価が変わる可能性があります。
本記事は科学技術に関する一般的な情報提供を目的としており、投資判断、製品購入、研究開発上の意思決定を推奨するものではありません。重要な判断に際しては、最新の一次資料や専門家の見解をご確認ください。
©ヤバりみ！ 無断転載・無断複製を禁じます。
📩 編集部からのお知らせ
ここまで読んでくれてありがとうございます。
『ヤバりみ！』編集部は、あなたからの コメント・お便り・ファンレター・リクエスト をいつでも大歓迎しています。
- 「こんなテーマを掘り下げてほしい」
- 「ルミやリコに聞いてみたいことがある」
- 「ナジカやあかねに相談してみたい」
- 「単純に応援メッセージを送りたい！」
どんな内容でもかまいません。あなたの声が次の企画を動かすヒントになります。
👇 ご意見・ご感想はコメント欄やお問い合わせフォームからお送りください。
編集部が責任を持って読ませていただきます。
これからも一緒に“ヤバい世界の裏側”を探っていきましょう。
—— ヤバりみ！編集部一同
コメント
